SEAT Ibiza: Affectation de fusibles dans le compartiment moteur sur la batterie

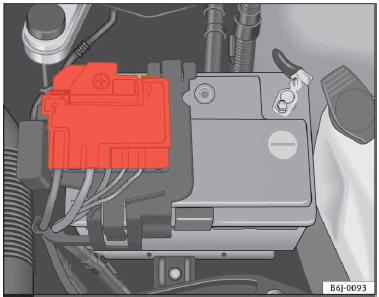

Fig. 141 Batterie

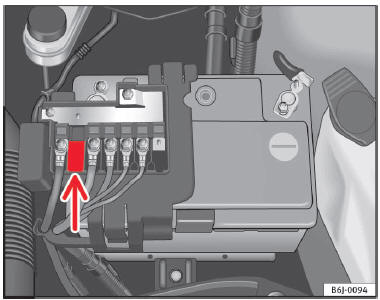

Fig. 142 Fusible supplémentaire
Fusibles en métal12)
12) Ces fusibles ne peuvent être remplacés que par un Service technique
|
Numéro |
Consommateur |
Intensité du courant en ampères |
| 1 | Alternateur | 150 |
| 2 | Alimentation de l'intérieur de l'habitacle | 110 |
| 3 | Pompe de servodirection | 50 |
| 4 | Centrale ABS | 40 |
| 5 | Électroventilateur de chauffage/Ventilateur Clima | 40 |
| 6 | Préchauffage des bougies (Diesel) / Centrale de la boîte de vitesses automatique | 50 |
Fusibles pas métalliques
|
Numéro |
Consommateur |
Intensité du courant en ampères |
| 1 | Centrale ABS | 25 |
| 2 | Électroventilateur chauffage/ventilateur clima | 30 |
| 3 | Ventilateur clima | 5 |
| 4 | Centrale ABS | 10 |
| 5 | Centrale électronique | 5 |
| 6 | Module d'injection | 5 |
Quelques uns des consommateurs énumérés dans le tableau ne sont présents que sur certaines versions de modèles ou sont disponibles en option.
Si un fusible métallique saute, utiliser l'emplacement de réserve et placer un fusible supplémentaire dans l'emplacement de réserve fig. 142.
Veuillez tenir compte du fait que le tableau ci-avant correspond à la situation au moment de l'impression et peut faire l'objet de modifications.
Affectation de fusibles sous le volant dans le support relais
Fusibles PTC
Numéro
Consommateur
Intensité du courant en
ampères
1
Chauffage supplémentaire électrique par air
40
...
