Skoda Fabia: Feu arrière

Fig. 154 Démontage et remontage du bloc optique arrière

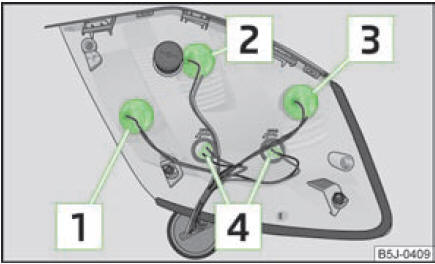

Fig. 155 Feu arrière : emplacement des ampoules

Remplacement des ampoules dans le feu arrière  fig. 155.

1.  Antibrouillard AR/Feux de recul
2.  Clignotant
3.  Feu stop
4.  Feu de position

Démontage et remontage du bloc optique arrière

•  Ouvrez le capot du coffre à bagages.
•  Tenez d'une main le bloc optique arrière et dévissez de l'autre main l'écrou en plastique  fig. 154 - A.
• Saisir le bloc optique arrière et le retirer diagonalement vers l'arrière par des mouvements de va-et-vient. Ne sortez pas la douille avec les câbles de la carrosserie.
•  Pour la repose, enfoncez d'abord la vis A du bloc optique arrière dans l'orifice de la carrosserie  fig. 154.
•  Poussez prudemment le bloc optique dans la carrosserie de sorte que les axes B prennent dans les appuis de la carrosserie.
•  Tenez d'une main le bloc optique arrière et vissez, puis serrez de l'autre main l'écrou en plastique  fig. 154 - A.

Remplacement des ampoules du bloc optique arrière

•  Pour remplacer l'ampoule, faites tourner la douille de l'ampoule jusqu'en butée en sens antihoraire et retirez-la du boîtier  fig. 155.
•  Remplacez l'ampoule, remettez la douille avec l'ampoule en place dans le boîtier et faites-la tourner jusqu'en butée en sens horaire.

Nota

Pour desserrer et serrer l'écrou en plastique, vous pouvez utiliser une pièce de monnaie ou un objet similaire.
