Skoda Fabia: Phares antibrouillard Fabia Scout, Fabia RS

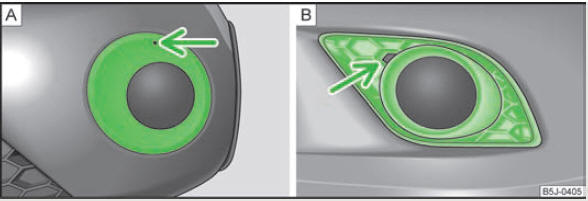

Fig. 151 Pare-chocs avant : Fabia Scout/Fabia RS

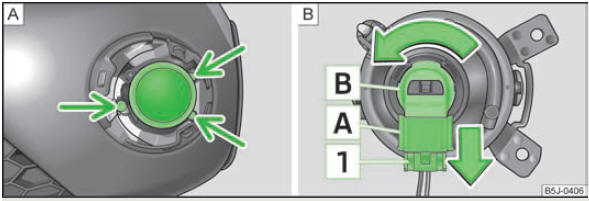

Fig. 152 Pare-chocs avant : Phare antibrouillard /phares antibrouillard :
Remplacement de l'ampoule
Démontage du cache et des feux antibrouillard
- Insérez l'étrier en fil de fer, Outillage de bord dans
l'orifice fig. 151 -
A (Fabia Scout) au-dessus du feu antibrouillard et retirez le cache.
- Insérez un doigt dans l'orifice à côté du feu antibrouillard
fig. 151 - B (Fabia
RS) et retirez le cache.
- Dévisser les vis fig. 152 - A avec le tournevis,
Outillage de bord.
- Retirez le phare antibrouillard.
Remplacement d'ampoule et pose d'un phare antibrouillard
- Poussez la fixation 1 fig. 152 de la fiche A et sortez la fiche
de la douille B .
- Poussez la douille B avec l'ampoule jusqu'à la butée en sens
antihoraire et faites-
la sortir.
- Remplacez l'ampoule, insérez la douille avec l'ampoule neuve et la
faire tourner
en sens horaire jusqu'en butée.
- Mettez la fiche A dans la douille B .
- Resserrez les vis et mettez en place le cache. Le capuchon doit
s'enclencher de
façon sûre.
Fig. 150 Pare-chocs avant : Grille de protection/Dépose du phare
antibrouillard
Disposition des ampoules fig. 150.
Ampoule pour éclairage diurne
Ampoule po ...
Fig. 153
Déposer l'éclairage de la plaque d'immatriculation
Ouvrez la malle arrière et dévissez le cache en verre
fig. 153.
Retirez l'ampoule d&ea ...
