SEAT Ibiza: Synoptique
Synoptique du tableau de bord

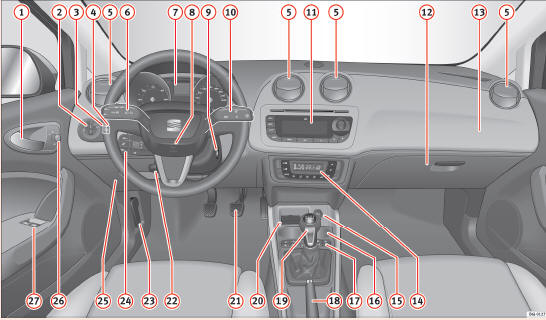

Fig. 29 Tableau de bord
Ce synoptique doit vous permettre de vous familiariser rapidement
avec les différents indicateurs et éléments de
commande de votre véhicule.
- Levier d'ouverture de porte
- Contacteur d'éclairage
- Rhéostat d'éclairage des cadrans*
- Réglage de la portée des projecteurs*
- Diffuseur d'air
- Levier des clignotants/de l'inverseur-codes et régulateur de
vitesse*
- Porte-instruments et témoins lumineux :
- Cadrans
- Témoins d'alerte et de contrôle
- Avertisseur sonore (fonctionne seulement lorsque le contact
d'allumage est mis) et airbag frontal côté conducteur*
- Serrure de direction et démarrage
- Levier d'essuie-glace/lave-glace /essuie-glace arrière* et
commande de l'indicateur multifonction*
- Autoradio
- Boîte à gants/Rangement
- Airbag passager avant*
- Commandes :
- Chauffage et ventilation
- Climatiseur*
- Climatronic*
- Prise de courant
- Porte-gobelets
- Commandes sur la console centrale :
- Signal de détresse
- Témoin déconnexion Airbag*
- ESP
- Contrôle de pression des pneus
- Dégivrage de la lunette arrière
- Sièges chauffants*
- Verrouillage centralisé* .
- Connexion AUX
- Levier de frein à main
- Levier de boîte automatique* / mécanique
- Port* pour iPod/USB*
- Pédales
- Levier pour la régulation de la colonne de direction*
- Levier d'ouverture du capot-moteur
- Commandes audio et téléphone sur la colonne*
- Emplacement des fusibles
- Commande pour le réglage des rétroviseurs extérieurs
électriques*
- Commandes pour les lève-glaces électriques*
Nota
Certains des équipements présentés ici ne sont montés que sur certaines
versions ou sont disponibles en option.
Synoptique des cadrans
Les cadrans indiquent certains états de fonctionnement du véhicule.
Fig. 30 Détail du tableau de bord : combiné d'instruments
La disposition d ...
