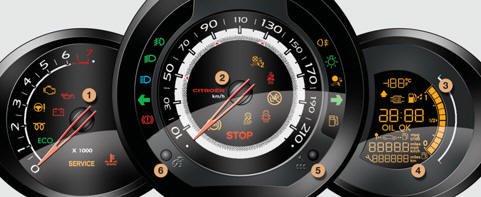

Panneau regroupant les cadrans et les témoins d’indication de fonctionnement du véhicule.
Cadrans
1. Compte-tours.
Indique la vitesse de rotation du moteur (x 1000 tr/min ou rpm).
2. Vitesse du véhicule.
Indique la vitesse instantanée du véhicule roulant (km/h ou mph).
3. Niveau de carburant.
Indique la quantité de carburant restant dans le réservoir.
4. Afficheur.
5. Bouton de gestion de l’affichage.
Rappelle l’information d’entretien.
Règle la montre et choisit les unités.
Remet à zéro l’indicateur d’entretien.
6. Bouton d’éclairage du combiné.
Agit sur l’intensité de l’éclairage du poste de conduite.
Pour plus d’informations, reportez- vous au paragraphe correspondant au bouton ou à la fonction et à son affichage associé.
Afficheur
A. Température extérieure.
(°Celsius ou °Fahrenheit) B. Indicateur de changement de rapport.
C. Heure.
D. Indicateur du niveau d’huile moteur.
Apparaît quelques secondes à la mise du contact, puis disparaît.
E. Ordinateur de bord.
F. Indicateur d’entretien (km ou miles) puis, totalisateur kilométrique.
Ces deux fonctions s’affichent successivement à la mise du contact.
Programme de secours
Un programme de secours intervient en cas de dysfonctionnement.
En cas de dysfonctionnements de l'électronique de la boîte de vitesses, celle-ci
travaille dans un programme de secours approprié. Tous les segments du visuel
s'allument ou s'éteignent.
Un dysfonctionn ...
Outillage de bord
Fig. 132
Coffre à bagages : compartiment pour l'outillage de bord
L'outillage de bord et le cric avec autocollant sont rangés dans un coffre en
plastique
dans la roue de secours fig. 132 ou dans un compartiment de rangement
pour la roue de secours. Il y a égaleme ...
