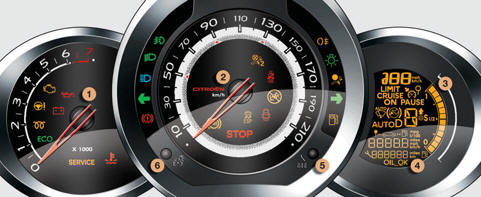

Panneau regroupant les cadrans et les témoins d’indication de fonctionnement du véhicule. Selon les versions, ce combiné peut avoir un rétro-éclairage permanent.
Cadrans
1. Compte-tours.
Indique la vitesse de rotation du moteur (x 1000 tr/min ou rpm).
2. Vitesse du véhicule.
Indique la vitesse instantanée du véhicule roulant (km/h ou mph).
3. Niveau de carburant.
Indique la quantité de carburant restant dans le réservoir.
4. Afficheur.
5. Bouton de gestion de l’affichage.
Alterne l’affichage de l’autonomie et du compteur kilométrique journalier.
Rappelle l’information d’entretien.
Remet à zéro la fonction sélectionnée (compteur kilométrique journalier ou indicateur d’entretien).
6. Bouton d’éclairage du combiné.
Agit sur l’intensité de l’éclairage du poste de conduite.
Pour plus d’informations, reportez- vous au paragraphe correspondant au bouton ou à la fonction et à son affichage associé.
Afficheur
A. Limiteur de vitesse (km/h ou mph) ou Régulateur de vitesse.
B. Indicateur de changement de rapport.
C. Informations boîte manuelle pilotée ou automatique.
D. Autonomie (km ou miles) ou Compteur kilométrique journalier.
E. Indicateur d’entretien (km ou miles) puis, totalisateur kilométrique.
Ces deux fonctions s’affichent successivement à la mise du contact.
F. Indicateur du niveau d’huile moteur.
Apparaît quelques secondes à la mise du contact, puis disparaît.
