bagages (Combi) - Sièges et rangements - Utilisation - Manuel du conducteur Skoda FabiaSkoda Fabia: Dépose des glissières de support

Défaire les points de fixation/extraire les glissières de support

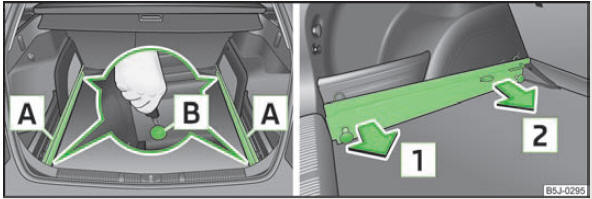

Fig. 50 Défaire les points de fixation/extraire les glissières de support

Dépose des glissières de support

  •  Défaites les points de fixation B  fig. 50 sur les glissières de support à l'aide de la clé du véhicule ou d'un tournevis plat.
  •  Attrapez la glissière de support A au niveau de la position 1 et détachez-la en la tirant dans le sens de la flèche. Pour faciliter la dépose, vous pouvez retirer les vide-poches amovibles, Vide-poches dans coffre à bagages.
  •  Attrapez la glissière de support A au niveau de la position 2 et sortez-la en la tirant dans le sens de la flèche.
  •  Procédez de la même façon pour déposer la glissière de support de l'autre côté du coffre à bagages.

Pose des glissières de support

  •  Appliquez les glissières de support sur les côtés du coffre à bagages.
  •  Appuyez jusqu'en butée sur les deux points de fixation B  fig. 50 de chaque glissière de support.
  •  Contrôlez que les glissières de support sont bien fixées en tirant dessus.
AVERTISSEMENT


Veillez, lors du montage du plancher de chargement variable, à ce que les glissières de support et le plancher de chargement variable soient correctement fixés. Si ce n'est pas le cas, il y a risque de blessure pour les occupants.
