Rabattre/Extraire le plancher de chargement variable

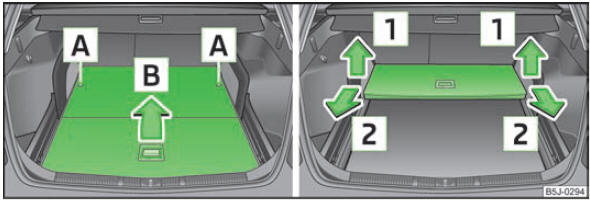

Fig. 49 Rabattre/Extraire le plancher de chargement variable

Dépose du plancher de chargement variable

  •  Déverrouillez le plancher de chargement variable en faisant tourner les axes de fixation A de 180 env. vers la gauche  fig. 49.
  •  Repliez le plancher de chargement variable en le déplaçant dans le sens de la flèche B .
  •  Soulevez le plancher de chargement variable dans le sens de la flèche 1  fig. 49 et faites-le sortir en le tirant dans le sens de la flèche 2  fig. 49.

Pose du plancher de chargement variable

  •  Repliez le plancher de chargement variable et déposez-le sur les glissières de support.
  •  Dépliez le plancher de chargement variable.
  •  Verrouillez le plancher de chargement variable en faisant tourner les axes de fixation A d'env. 180 vers la droite.
AVERTISSEMENT


Veillez, lors du montage du plancher de chargement variable, à ce que les glissières de support et le plancher de chargement variable soient correctement fixés. Si ce n'est pas le cas, il y a risque de blessure pour les occupants.

    Introduction
    Le plancher de chargement variable facilite la manipulation des objets encombrants. ATTENTION La charge admissible du plancher de chargement variable est 75 kg max. Nota Vous pouvez utiliser l'e ...

    Dépose des glissières de support
    Fig. 50 Défaire les points de fixation/extraire les glissières de support Dépose des glissières de support  Défaites les points de fixation B  fig ...
