Skoda Fabia: Installation d'une bicyclette dans un porte-bicyclettes

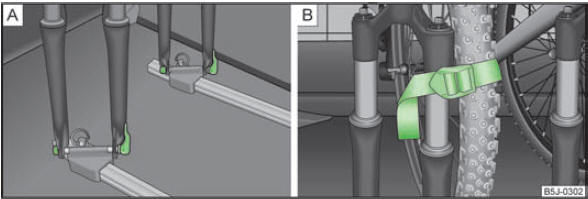

Fig. 56 Installer une bicyclette/exemple de fixation de la roue avant
- Avant du montage de la bicyclette, il convient de démonter sa roue
avant.
- Desserrer le tendeur rapide au niveau de l'axe de fixation du
porte-bicyclettes
et le régler conformément à la largeur de la fourche de bicyclette.
- Poser la fourche de bicyclette sur l'axe de fixation et la serrer
avec le tendeur
rapide fig. 56 - .
- Poussez la pédale gauche de la bicyclette vers l'avant, afin de
pouvoir fixer la
roue avant plus facilement.
- Desserrez la vis A fig. 55 et poussez le porte-bicyclettes en
même temps que
la bicyclette fixée vers la gauche, de sorte que le guidon ne tape pas dans
la vitre
latérale du coffre à bagages.
- Abaissez avec précaution le hayon vers le bas sans le lâcher pour
contrôler si
l'espace entre le guidon de la bicyclette et la vitre arrière est suffisant.
Si nécessaire,
adaptez la position de la pièce amovible du porte-bicyclettes de sorte que
celui-ci ne vienne pas taper.
- Coincez la roue avant démontée de préférence entre la manivelle de
la pédale
gauche et le cadre de la bicyclette ; fixez-la sur la fourche avant avec une
sangle
fig. 56 - ou sur un point de fixation.
- Procédez de la même façon à la pose d'un deuxième support et à la
fixation de
la bicyclette.
Fig. 55
Pose d'un porte-bicyclettes
Placer le porte-bicyclette homologué sur la traverse.
Desserrez légèrement la vis A fig. 55 et glissez le longeron
(p ...
Fig. 57 Sécuriser les bicyclettes
Pour défaire la partie en caoutchouc du collier, appuyer les deux
parties l'une
contre l'autre et ouvrir le collier.
Placer le coll ...
