Skoda Fabia: Pose d'un porte-bicyclettes

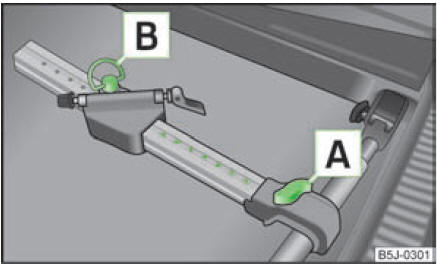

Fig. 55 Pose d'un porte-bicyclettes

• Placer le porte-bicyclette homologué sur la traverse.
•  Desserrez légèrement la vis A  fig. 55 et glissez le longeron (pièce en aluminium) vers la traverse jusqu'à ce que la fixation s'enclenche.
•  Visser la vis A dans l'écrou.
•  Desserrez la vis B de la partie télescopique du porte-bicyclette et retirez-la.
•  Réglez l'élément télescopique du porte-bicyclette sur l'une des positions prévues en fonction de la taille de la bicyclette, de sorte que celle-ci ne touche pas la malle arrière. Nous recommandons de placer la pièce amovible de la traverse de sorte que l'on puisse voir 7 trous entre la vis A et la pièce amovible.
•  Mettre la vis B dans la position souhaitée et la serrer.
