SEAT Ibiza: Lampes du phare double - Remplacement des lampes - Situations diverses - Conseils pratiques - Manuel du conducteur Seat IbizaSEAT Ibiza: Lampes du phare double

Phare double

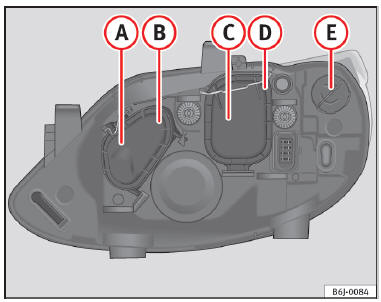

Fig. 143 Phare double

  1. Feux de route
  2. Feux de position
  3. Feux de croisement
  4. Feux de position
  5. Feu clignotant

Lampes du feu clignotant

Feu clignotant
Fig. 144 Feu clignotant

  • Ouvrez le capot-moteur.

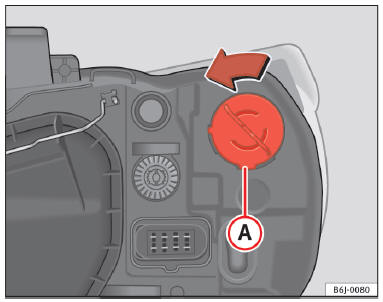

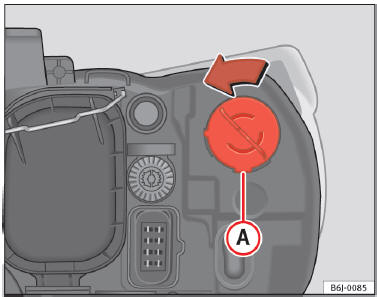

  •  Tournez le porte-lampes  fig. 144 A vers la gauche puis tirez.
  •  Retirez l'ampoule en appuyant sur le porte-lampe et en la tournant simultanément vers la gauche.
  •  Procédez à l'envers pour la monter.

Feu de croisement et de position

Feux de croisement
Fig. 145 Feux de croisement

Feux de position
Fig. 146 Feux de position

  • Ouvrez le capot-moteur

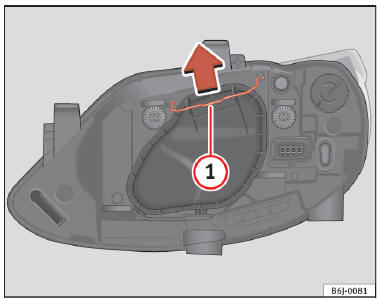

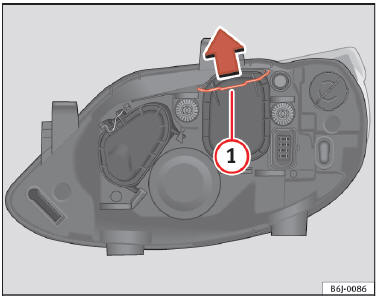

  • Déplacez le tirant  fig. 145 1 dans le sens de la flèche puis retirez le cache.

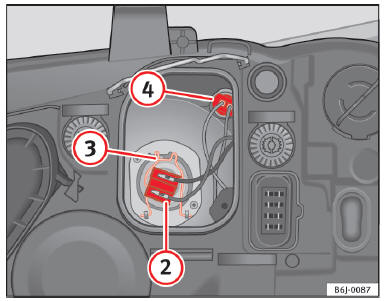

  •  Retirez le connecteur  fig. 146 2 de la lampe.

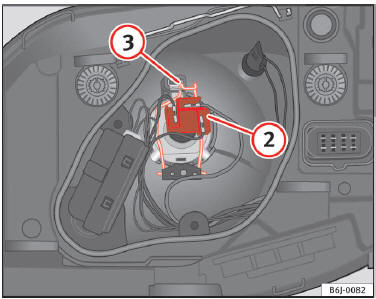

  •  Décrochez le ressort entrebâilleur  fig. 146 3 en le pressant vers l'intérieur et vers la droite.
  •  Retirez la lampe et installez la nouvelle de sorte que la partie saillante de fixation de la coupelle se trouve dans la rainure du réflecteur.

Feu de route et de position

Feux de route

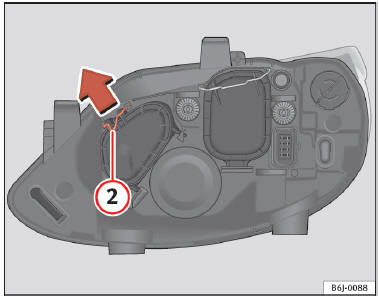

Fig. 147 Feux de route

Feux de position

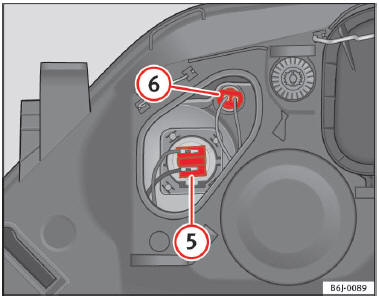

Fig. 148 Feux de position

  • Ouvrez le capot-moteur
  •  Déplacez le tirant 2 dans le sens de la flèche puis retirez le cache  fig. 147
  •  Retirez le connecteur en tirant vers l'extérieur.
  •  Retirez la lampe en tirant dessus et placez la nouvelle en tenant compte des rainures du réflecteur pour qu'elle soit bien emboîtée.
  •  Procédez à l'envers pour la monter.

Lampes du phare simple

Phare simple

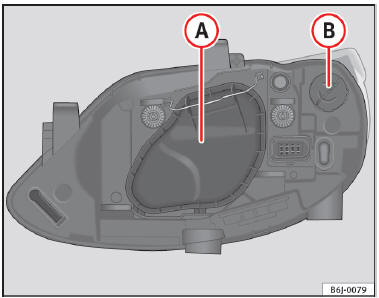

Fig. 149 Phare simple

  1. Feux de position - feux de croisement/route
  2. Clignotant

Lampes du feu clignotant

 Clignotant de phare simple
Fig. 150 Clignotant de phare simple

  • Ouvrez le capot-moteur.
  •  Tournez le porte-lampes  fig. 150 A vers la gauche puis tirez.
  •  Retirez l'ampoule en appuyant sur le porte-lampe et en la tournant simultanément vers la gauche.
  •  Procédez à l'envers pour la monter.

Feu de croisement/route

Feu de croisement / de route phare simple
Fig. 151 Feu de croisement / de route phare simple

 Feu de croisement / de route phare simple
Fig. 152 Feu de croisement / de route phare simple

  • Ouvrez le capot-moteur
  •  Déplacez le tirant  fig. 151 1 dans le sens de la flèche puis retirez le cache.

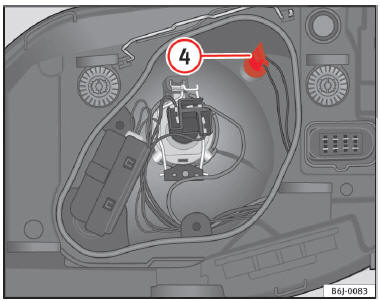

  •  Retirez le connecteur  fig. 152 2 de la lampe.
  •  Décrochez le ressort entrebâilleur  fig. 152 3 en le pressant vers l'intérieur et vers la droite.
  •  Retirez la lampe et installez la nouvelle de sorte que la partie saillante de fixation de la coupelle se trouve dans la rainure du réflecteur.

Feu de position

Feu de croisement
Fig. 153 Feu de croisement

  • Ouvrez le capot-moteur.
  •  Déplacez le tirant  fig. 151 1 dans le sens de la flèche puis retirez le cache.
  • Retirez le porte-lampes 4  fig. 153 vers l'extérieur.
  •  Remplacez l'ampoule en tirant dessus.
  •  Procédez à l'envers pour la monter.

Pilotes arrière

Phare gauche
Fig. 154 Phare gauche

Phare droit
Fig. 155 Phare droit

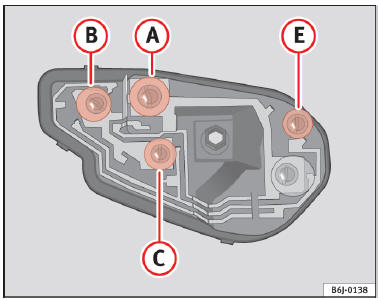

  1. Clignotants
  2. Position et frein
  3. Position
  4. Antibrouillard arrière (pilote gauche)
  5. Marche arrière (pilote droit)

Nota


Dans les pays avec le volant à droite (conduite à gauche), les ampoules D et E sont inversées ( Antibrouillard arrière côté conducteur et marche arrière côté passager).

Accès aux pilotes arrière

Accès aux pilotes arrière
Fig. 156 Accès aux pilotes arrière

  • Ouvrez le hayon

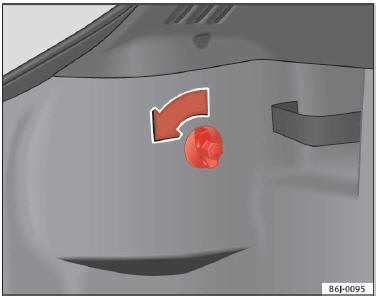

  •  Tournez la vis dans le sens de la flèche à la main ou avec un tournevis  fig. 156.
  •  Retirez le pilote en tirant dessus vers l'extérieur.

Remplacement des lampes des feux arrière

Remplacer les ampoules des feux arrière
Fig. 157 Remplacer les ampoules des feux arrière

Remplacer les ampoules des feux arrière
Fig. 158 Remplacer les ampoules des feux arrière

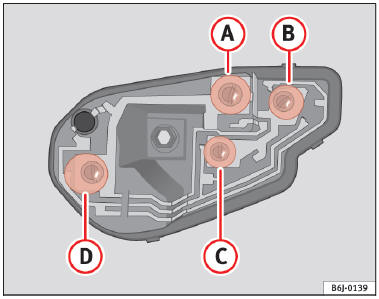

  • Retirer le connecteur du logement A  fig. 157.

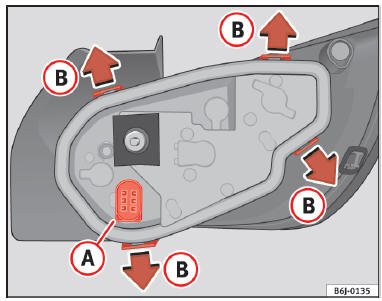

  • Retirer le porte-lampes en l'extrayant du boîtier. Appuyez pour cela sur les pattes de fixation B dans le sens des flèches  fig. 157.

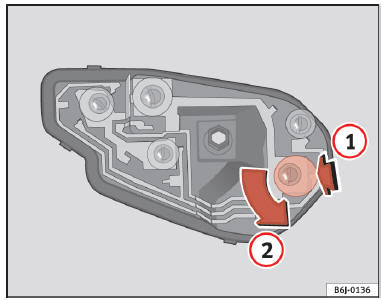

  •  Une fois le porte-lampes retiré, appuyez vers le bas dans le sens de la flèche 1 et tournez simultanément dans le sens de la flèche 2  fig. 158.

Clignotants latéraux

Clignotants latéraux
Fig. 159 Clignotants latéraux

  • Appuyez sur le clignotant vers la gauche ou la droite pour retirer la lampe.
  •  Sortez la douille du clignotant.
  •  Retirez la lampe avec douille de verre défectueuse et mettez-en une neuve.
  •  Introduisez la douille de la lampe dans les glissières du clignotant jusqu'à ce qu'elle s'encastre.

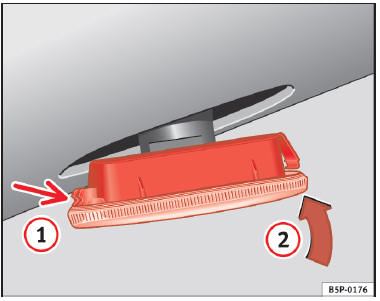

  •  Placez d'abord le clignotant dans l'orifice de la carrosserie, en emboîtant les agrafes 1  fig. 159, puis emboîtez la lampe comme indiqué par la flèche 2  fig. 159.

Éclairage de la plaque d'immatriculation

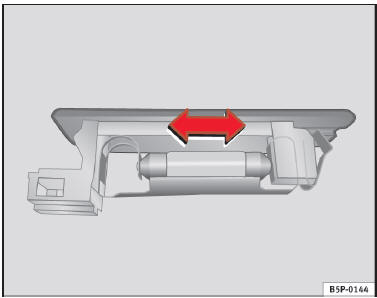

  • Introduisez un tournevis par sa partie plate dans la fente prévue à cet effet et retirez le phare.
  •  Retirez le porte-lampes en le tournant jusqu'à ce qu'il se libère.
  •  Faites-les remplacer.
  •  Montez le porte-lampes en le tournant jusqu'à ce qu'il s'encastre.
  •  Placez le feu dans l'orifice correspondant et appuyez jusqu'à entendre un " clic "

Éclairage intérieur et lampe de lecture avant

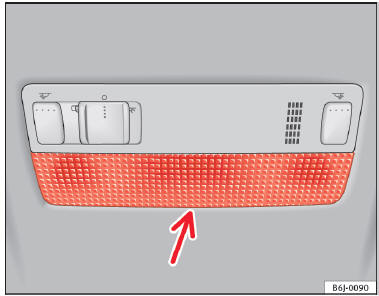

Lampe de lecture avant
Fig. 160 Lampe de lecture avant

Pour extraire le verre

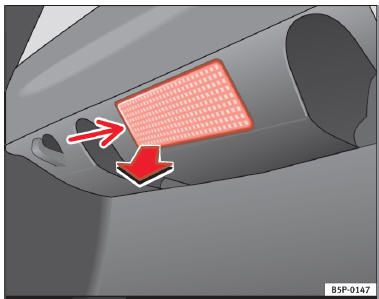

  •  Introduisez la partie plate d'un tournevis fin entre la carcasse et le verre  fig. 160.
  •  Retirez le verre très soigneusement, en faisant levier pour éviter de l'endommager.

Pour remplacer les lampes

  •  Tirez des lampes vers l'extérieur.
  •  Pour extraire la lampe centrale, serrez-la et pressez vers un côté.

Pour le montage

  •  Suivez la procédure dans l'ordre inverse en pressant légèrement sur la zone extérieure de la lampe.
  •  Placez d'abord le verre avec les agrafes de fixation petites sur le cadre du contacteur. Pressez ensuite sur la partie avant jusqu'à ce que les deux agrafes s'emboîtent dans le support.

Feu stop supplémentaire

Si l'on tient compte de la difficulté que requiert le remplacement de cette ampoule, il faudrait le réaliser dans un Service Technique.

Éclairage du coffre

Éclairage du coffre à bagages
Fig. 161 Éclairage du coffre à bagages

Éclairage du coffre à bagages
Fig. 162 Éclairage du coffre à bagages

  • Retirez la tulipe en faisant pression sur le rebord de la partie intérieure de celle-ci -flèche- à l'aide d'un tournevis plat  fig. 161.
  •  Appuyez sur la lampe latéralement et retirez-la du logement  fig. 162.
    Généralités
    Avant de remplacer une lampe, il faut déconnecter l'équipement électrique correspondant. Ne pas toucher le verre avec la main car les empreintes digitales se vaporiseraient ...
