Skoda Fabia: Ouverture et fermeture du capot moteur

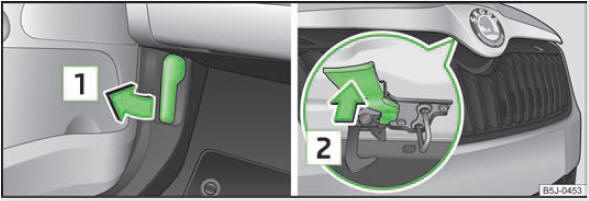

Fig. 116 Levier de déverrouillage pour le capot moteur/la grille de
calandre : levier de déverrouillage

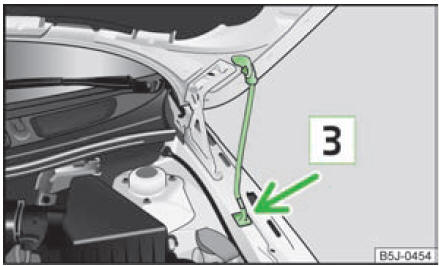

Fig. 117
Fixation du capot-moteur avec appui du capot
Ouverture du capot
- Tirez sur la manette de déverrouillage en dessous du tableau de
bord
1 fig. 116.
- Le capot se déverrouille sous l'effet d'un ressort.
- Avant d'ouvrir le capot, assurez-vous que les essuie-glace ne sont
pas écartés
du pare-brise, sinon la peinture risque d'en subir des dommages.
- Appuyez sur la manette de déverrouillage dans le sens de la flèche
2 fig. 116,
le capot moteur se déverrouille.
- Attrapez le capot moteur et soulevez-le.
- Sortez la béquille de capot de son support et fixez le capot
ouvert en insérant
l'extrémité de la béquille de capot dans l'orifice prévu à cet effet 3
fig. 117.
Fermeture du capot
- Soulevez le capot moteur de quelque peu et décrochez la béquille.
Enfoncez la
béquille dans le support prévu à cet effet.
- Laissez le capot tomber d'une hauteur de 20 cm environ dans le
verrouillage du
porte-serrure - ne pas appuyer en plus sur le capot !
- Contrôlez que le capot-moteur est correctement fermé.
