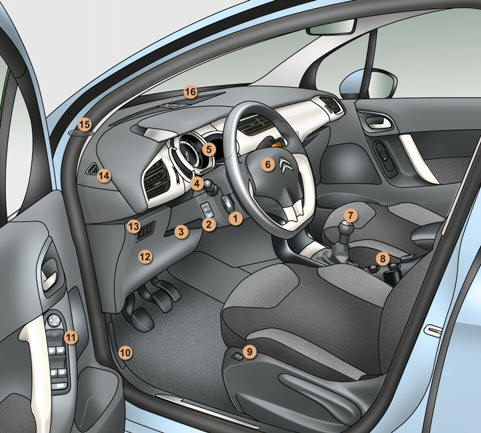

1. Commandes du régulateur de vitesse / limiteur de vitesse.
2. Réglage en hauteur des projecteurs.
3. Commande de réglages du volant.
4. Commandes d’éclairage et d’indicateurs de direction.
5. Combiné.
6. Airbag conducteur.
Avertisseur sonore.
7. Levier de vitesses.
8. Prise accessoires 12 V.
Prises USB / Jack.
9. Commande de siège chauffant.
10. Commande d’ouverture du capot.
11. Commandes des rétroviseurs extérieurs.
Commandes des lève-vitres.
Commande de neutralisation des portes et des lève-vitres arrière.
12. Boîte à fusibles.
13. Bouton du Stop & Start.
Bouton du contrôle dynamique de stabilité (ESP/ASR).
14. Buse de dégivrage de vitre de porte avant.
15. Haut-parleur (tweeter).
16. Buse de dégivrage du pare-brise.

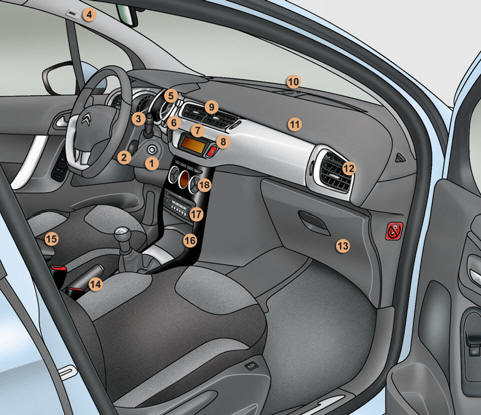

1. Antivol et contact.
2. Commande sous-volant de l’autoradio.
3. Commandes d’essuie-vitre / lavevitre / ordinateur de bord.
4. Micro.
5. Parfumeur d’ambiance.
6. Bouton de verrouillage centralisé.
7. Écran multifonction.
8. Bouton du signal de détresse.
9. Aérateurs centraux orientables et obturables.
10. Capteur d’ensoleillement.
Haut-parleur central du système audio Hi-Fi.
11. Airbag passager.
12. Aérateur latéral orientable et obturable.
13. Boîte à gants / Neutralisation de l’airbag passager.
14. Frein de stationnement.
15. Accoudoir central avec rangements.
16. Rangements supérieur et inférieur.
17. Autoradio ou MyWay.
18. Commandes de chauffage / air conditionné.
Eclairage intérieur arrière
Fig. 27 Eclairage intérieur arrière : Modèle 1/Modèle 2
Le plafonnier fig. 27 A est actionné en poussant le contacteur vers le
symbole
, O ou sur la position centrale
.
Le plafonnier fig. 27 B est actionné en appuyant sur l'interrupte ...
Système de refroidissement
Le système de refroidissement
permet le maintien de la
température correcte de
fonctionnement du moteur.
Ventilateur électrique de
refroidissement du moteur (non
visible)
Réservoir d'expansion du
liquide de refroidissement avec
bouchon de pression
...
