Skoda Fabia: Synoptique des éléments de commande

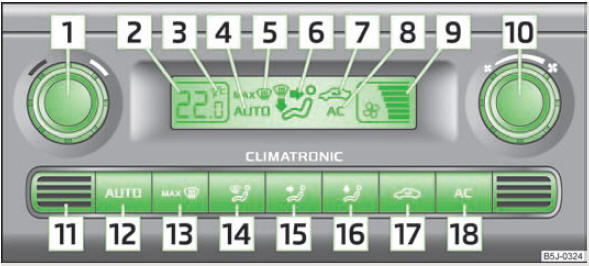

Fig. 77 Climatronic : organes de commande

Touches/sélecteurs

1. Réglage de la température de l'habitacle

Les affichages

2. Affichage de la température intérieure sélectionnée, par ex. : +22 C (72 F)
3. Degrés Celsius ou Fahrenheit
4. Mode Climatiseur automatique
5. Désembuer ou dégivrer le pare-brise
6. Flux d'air sur le pare-brise, la tête, le haut du corps et les pieds
7. Recyclage de l'air ambiant
8. Climatiseur enclenché
9. Vitesse du ventilateur réglée

Touches/sélecteurs

10. Réglage de la vitesse du ventilateur
11. Capteur de température de l'habitacle
12. Fonctionnement automatique
13. Désembuer ou dégivrer le pare-brise
14. Flux d'air sur les vitres
15. Flux d'air vers la tête
16. Flux d'air au plancher
17. Recyclage de l'air ambiant
18. Climatiseur enclenché

Nota

Le capteur de température de l'habitacle 11  fig. 77 se trouve dans la partie inférieure de l'appareil. Ne rien coller sur le capteur et ne le recouvrez pas, comme ceci pourrait altérer le fonctionnement du Climatronic.
