Skoda Fabia: Système d'assistance au stationnement

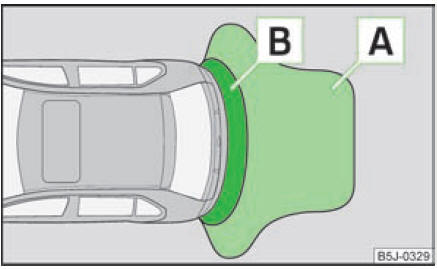

Fig. 83 Système d'assistance au stationnement : Portée des capteurs

Le système d'assistance au stationnement détermine au moyen des capteurs à ultrason la distance du pare-chocs arrière à un obstacle. Les capteurs sont logés dans le pare-chocs arrière.

Portée des capteurs

Le conducteur est averti lorsque la distance par rapport à un obstacle est d'environ 160 cm (zone A  fig. 83). L'intervalle entre les impulsions sonores diminue relativement à cette distance.

A partir d'une distance de 30 cm env.(zone B ), un son continu retentit - zone de danger. Vous ne devriez alors pas continuer à reculer ! Avec les systèmes de navigation et certains autoradios montés départ usine, la distance est représentée en plus graphiquement sur le visuel, voir la notice d'utilisation de la radio ou du système de navigation.

Sur les véhicules équipés départ usine d'un dispositif d'attelage, la limite de signalisation de la plage de danger - son continu - est allongée de 5 cm à partir du véhicule. La longueur du véhicule augmente si un dispositif d'attelage amovible est monté.

Sur les véhicules avec dispositif d'attelage monté départ usine, les capteurs arrière sont désactivés en cas d'utilisation d'une remorque.

Activation et désactivation du système d'assistance au stationnement

Le contact étant mis, l'aide au stationnement est automatiquement activée en enclenchant la marche arrière. Une confirmation est donnée par un bref signal sonore.

L'aide au stationnement est désactivée en désengageant la marche arrière.

AVERTISSEMENT  L'aide au stationnement ne peut pas remplacer l'attention du conducteur et sa responsabilité reste pleine et entière lorsqu'il roule en marche arrière et procède à des manoeuvres du même genre. Faites tout particulièrement attention aux petits enfants et aux animaux, car ceux-ne sont pas forcément détectés par les capteurs du système d'assistance au stationnement.  Avant de commencer à reculer ou la manoeuvre de stationnement, vérifiez qu'il ne se trouve pas de petit obstacle à l'avant et l'arrière du véhicule, par exemple une pierre, une colonne de faible diamètre, un timon de remorque, etc. Un tel obstacle n'est pas forcément détecté par les capteurs du système d'assistance au stationnement.  Les surfaces de certains objets et de vêtements peuvent dans certaines conditions ne pas refléter les signaux du système d'assistance au stationnement. C'est pourquoi il peut arriver que ces objets ou les personnes portant de tels vêtements ne soient pas détectés par les capteurs du système d'assistance au stationnement.  Des sources de bruit externes peuvent perturber le système d'assistance au stationnement. En cas de conditions défavorables, les objets ou personnes ne sont pas toujours détectés.

Nota

•  Il y a un dysfonctionnement si un son retentit durant 3 secondes environ après l'activation du système alors qu'il ne se trouve aucun obstacle à proximité du véhicule.

  Faites supprimer le défaut par un concessionnaire.

•  Le système d'assistance au stationnement ne peut fonctionner que si les capteurs sont propres (ou sans neige gelée, etc.).
•  Si le système d'assistance au stationnement est activé et le sélecteur de la boîte automatique se trouve sur la position P, la tonalité d'avertissement s'interrompt (le véhicule ne peut plus se déplacer).
