Partie inférieure du tableau de bord : cache de la boîte à fusibles

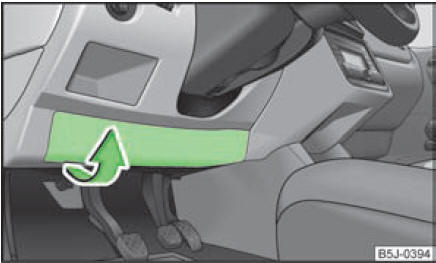

Fig. 142 Partie inférieure du tableau de bord : cache de la boîte à fusibles

Représentation schématique du coffret à fusibles pour les véhicules avec direction à gauche/direction à droite

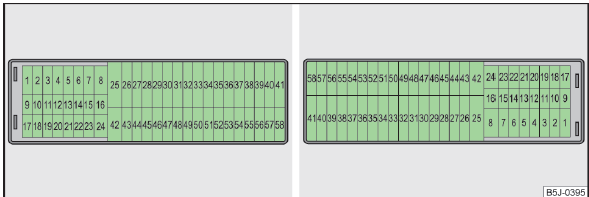

Fig. 143 Représentation schématique du coffret à fusibles pour les véhicules avec direction à gauche/direction à droite

Les fusibles se trouvent sur le côté gauche du tableau de bord derrière un cache.

  •  Pivoter le cache avec précaution dans le sens de la flèche et le retirer  fig. 142
  •  Après avoir remplacé le fusible, réinsérez le cache dans le tableau de bord en le tournant vers la gauche, de sorte que les taquets de guidage soient dirigés vers les ouvertures du tableau de bord. Appuyez sur le cache jusqu'à ce que qu'il s'enclenche.

Liste des fusibles dans le tableau de bord

N

Consommateur
1 Contact S
2 START-STOP , système de climatisation
3 Combiné d'instruments, réglage de la portée des phares
4 Calculateur d'ABS, touche pour START-STOP
5 Moteur à essence : Régulateur de vitesse
6 Phare de recul (boîte de vitesses manuelle)
7 Allumage, calculateur du moteur, boîte de vitesses automatique
8 Contacteur de pédale de frein, ventilateur du radiateur
9 Commande du chauffage, calculateur du climatiseur, aide au stationnement, calculateur des feux directionnels, ventilateur de radiateur, buses de lavage
10 Lave-vitres
11 Réglage des rétroviseurs
12 Calculateur pour la détection de remorque/caravane
13 Calculateur de boîte de vitesses automatique
14 Moteur des projecteurs avant avec fonction Eclairage directionnel
15 Système de navigation PDA
16 Direction assistée électro-hydraulique
17 START-STOP (radio), éclairage diurne
18 Dégivrage des rétroviseurs
19 Contact S
20 Alarme
21 Phare de recul, phare antibrouillard avec la fonction CORNER
22 Commande du chauffage, calculateur du climatiseur, assistance au stationnement, téléphone, combiné d'instruments, transmetteur d'angle de braquage, ESC, calculateur du réseau de bord, volant multifonction
23 Eclairage de l'habitacle, vide-poches et coffre à bagages, feux de position
24 Calculateur central
25 Chauffage des sièges
26 Essuie-glace de lunette arrière
27 Pré-équipement téléphonique
28 Moteur à essence : Soupape AKF, moteur diesel : Volet de régulation
29 Injection, pompe à liquide de refroidissement
30 Pompe à carburant, allumage, régulateur de vitesse, commande du relais pour PTC
31 Sonde Lambda
32 Pompe à carburant haute pression, soupape de pression
33 Calculateur du moteur
34 Calculateur de moteur, pompe à vide
35 Alimentation en tension de l'antivol de direction
36 Feux de route
37 Feux anti-brouillard arrières, convertisseur CC/CC START-STOP
38 Antibrouillard
39 Ventilateur de soufflante pour chauffage
40-41 Libre
42 Chauffage de la lunette arrière
43 Klaxon
44 Essuie-glace avant
45 Calculateur central du système Confort
46 Calculateur de moteur, pompe à carburant
47
48 ABS, START-STOP convertisseur (CC/CC) ESP
49 Clignotants, feux stop
50 START-STOP convertisseur DC/DC Infotainment, radio
51 Lève-vitre électrique (avant et arrière) - côté gauche
52 Lève-vitre électrique (avant et arrière) - côté droit
53 Feu de stationnement - côté gauche, toit coulissant/relevable électrique
54 START-STOP (combiné d'instruments), alarme
55 Calculateur de boîte de vitesses automatique
56 Lave-phares, feu de stationnement - côté droit
57 Feu de croisement gauche, réglage de la portée des phares
58 Feu de croisement droit
