Skoda Fabia: Fusible dans le compartiment moteur - Fusibles - Fusibles et ampoules - Faites-le vous-même - Manuel du conducteur Skoda FabiaSkoda Fabia: Fusible dans le compartiment moteur

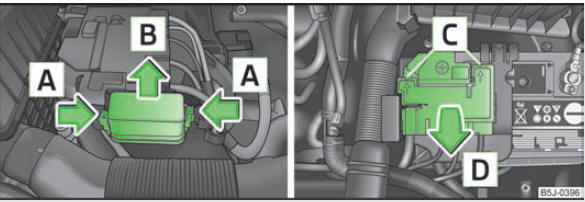

Batterie du véhicule : cache de la boîte à fusibles
Fig. 144 Batterie du véhicule : cache de la boîte à fusibles

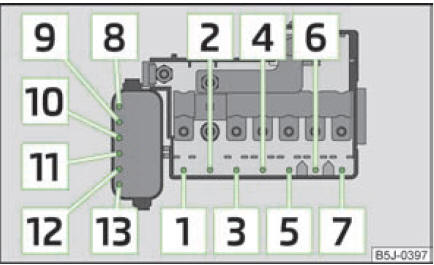

Représentation schématique du porte-fusibles dans le compartiment moteur
Fig. 145 Représentation schématique du porte-fusibles dans le compartiment moteur

  • Appuyez en même temps sur les étriers de fixation du cache du boîtier à fusibles dans le sens de la flèche A  fig. 144 et poussez le cache dans le sens de la flèche B pour l'enlever.
  •  Avec un tournevis plat, déverrouillez les fixations dans les ouvertures C et relevez le cache dans le sens de la flèche D .

Affectation des fusibles dans le compartiment moteur

N

Consommateur

1 Alternateur
2 Libre
3 Habitacle
4 Chauffage additionnel électrique
5 Habitacle
6 Bougies de préchauffage, ventilateur du radiateur
7 Direction assistée électro-hydraulique
8 ABS ou ASR ou ESC
9 Ventilateur de radiateur
10 Boîte de vitesses automatique
11 ABS ou ASR ou ESC
12 Calculateur central
13 Chauffage additionnel électrique

Nota


Les fusibles 1 - -7 sont remplacés par un spécialiste.

    Fusibles dans le tableau de bord
    Fig. 142 Partie inférieure du tableau de bord : cache de la boîte à fusibles Fig. 143 Représentation schématique du coffret à fusibles pour les v&e ...
